Когда не работает омыватель лобового стекла в первую очередь необходимо выяснить причину поломки. Для этого будет полезно узнать, как устроена и работает система омывателя ветрового стекла. Рассмотрим это на примере отечественных автомобилей семейства Жигули.
Первые вазовские модели 2101 и 2102 комплектовались системой омывателя ветрового стекла, в которой включение электрического насоса реализовано через ножной выключатель. На более поздних моделях, например, ВАЗ-21011 (21013), включение насоса включалось рычагом на рулевом колесе. Такая схема сегодня используется практически на всех современных автомобилях.
Конструктивно в схему омывателя ВАЗ-2101 (2102) включены следующие элементы:
Примечание. Электрический насос омывателя лобового стекла ВАЗ-2101 выполнен по безразборной схеме. При выходе его из строя ремонт не производится. Поэтому единственный способ в этом случае восстановить работоспособность, замена неисправного насоса новым устройством.

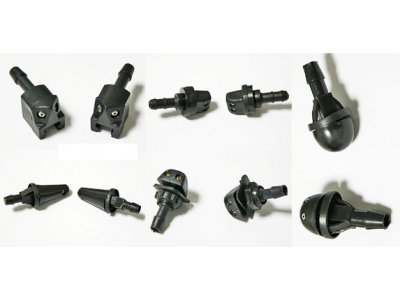

Струйный жиклёр ВАЗ-2101 изготовлен в виде цилиндра с калиброванным каналом внутри. Жидкость, поступая внутрь корпуса, выбрызгивается через сопло (распылитель) на поверхность остекления. В нижней части корпуса форсунки имеется штуцер для подключения шланга подачи жидкости. В верхней части под углом в 90 градусов к оси жиклёра смонтирован распылитель с регулировочным винтом. На среднюю часть корпуса надевается пластиковая втулка для фиксации в специальном отверстии на капоте.
Конструкция насоса системы омывателя выполнена по очень простой схеме. При необходимости вы сможете легко справиться с его разборкой и ремонтом.

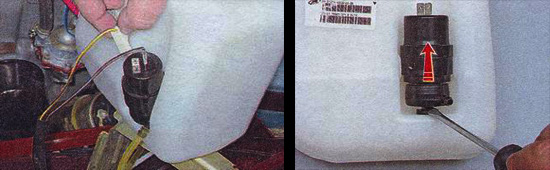

Насос представляет собой полый цилиндр, внутри которого на муфте смонтирован вал с ротором. В нижней части насоса смонтирована опора вала. К ней крепится сеточный фильтр. К корпусу насоса омывателя сверху прикручивается болтами через крышку бачка электрический насос. К нижней части корпуса подсоединён шланг подачи жидкости. Его второй конец подключён к штуцеру в крышке бачка. Таким образом, электропривод насос и крышка бачка объединены в единую конструкцию.
Причин выхода из строя омывателя ветрового стекла может быть несколько:
При попадании в бачок мусора может произойти закупорка шлангов системы, жидкость в этом случае не будет поступать к форсункам. Чтобы устранить эту неисправность необходимо промыть бачок и заправить чистой жидкостью.
Калибровочное отверстие жиклёров омывателя имеет очень малое сечение. При попадании мусора сопло забивается и не пропускает жидкость. В этом случае необходимо снять форсунки, разобрать и прочистить. Чистку жиклёров можно выполнить продувкой сжатым воздухом без демонтажа. Однако при этом следует предварительно отсоединить шланг подачи жидкости, чтобы избежать попадания мусора в систему.
Демонтаж. Чтобы снять жиклёр необходимо сначала отсоединить шланг подачи жидкости. Потом следует сжать пластмассовую втулку снизу (со стороны коробки системы забора воздуха). Затем подцепить втулку сверху плоской отвёрткой и вытащить жиклёр вместе с втулкой.
Примечание. Форсунку также можно вытолкнуть вверх, аккуратно надавив на входной штуцер снизу, предварительно открыв капот.
Разборка жиклёра производится в следующем порядке:
Примечание. При чистке жиклёров металлическими предметами (иголка, шпилька, тонкая проволока) не стоит слишком усердствовать, чтобы не повредить калибровочное отверстие.
Установка. Сначала вставляем пластиковую втулку в отверстие на капоте. Берём жиклёр за верхнюю часть и вталкиваем в отверстие втулки до упора. После этого подсоединяем к штуцеру шланг подачи жидкости.
В завершение проведите тестирование работоспособности форсунок, предварительно залив жидкость в бачок.

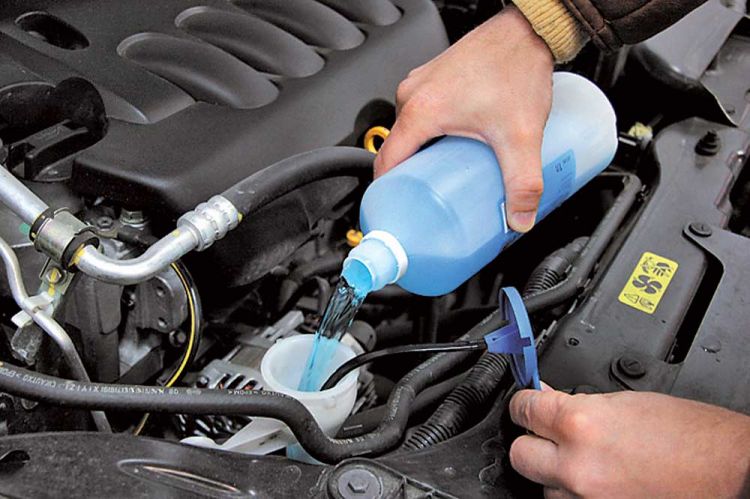

При низких температурах даже качественная специальная жидкость для омывателя может замерзать в системе, а обычная вода и тем более. Чтобы избежать замерзания, следует зимой заливать в систему только качественную жидкость. Также необходимо подумать об устройстве отопления бачка, форсунок и утепления трубопроводов.
Обогрев бачка, как и форсунок можно реализовать двумя способами: электрическим подогревом или с помощью системы охлаждения двигателя (СОД). В первом варианте обогрев делается с помощью нагревательного элемента, который задействован в системе подогрева сидений. Его обматываем вокруг бачка и подключаем питание через отдельное реле.
Во втором случае необходимо вмонтировать в бачок трубопровод (теплообменник), запитав его от СОД. Для этого понадобится медная трубка сечением до 8,0 мм длиной в 30–50 см, 4 хомута и пароотводящий шланг, который используется для радиаторов. Из медной трубки делается змеевик и помещается в бачок через крышку или корпус. К теплообменнику с помощью трубопроводов подключаем обратку печки или обогрева дроссельного узла.
Обогрев форсунок можно сделать, установив снизу корпуса форсунки теплообменник, запитанный от обратки печки.
Чтобы утеплить трубопроводы системы омывателя, смотайте их вместе с пароотводящим шлангом от печки, который проходит под «жабо».
Когда не работает омыватель лобового стекла и нет шума от работы электродвигателя, проверьте надёжность подключения питания. Со временем клеммы могут окислиться. В этом случает их достаточно просто почистить.

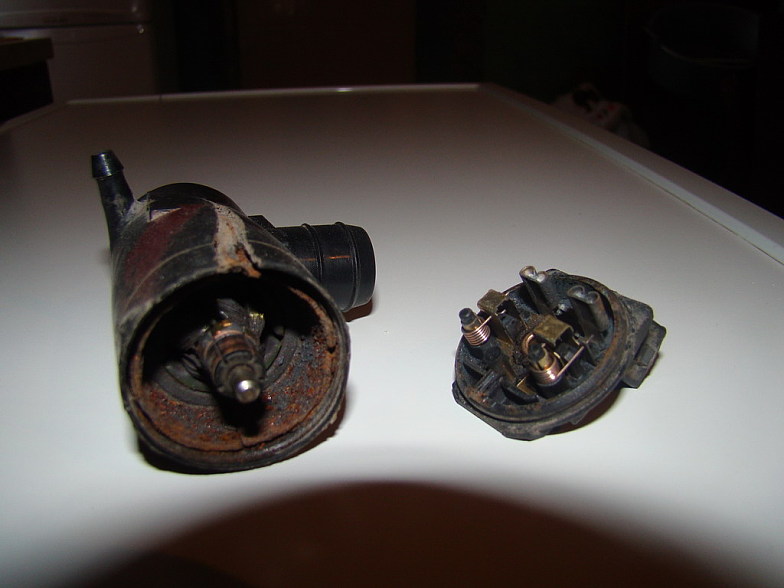

Также при длительной стоянке автомобиля электрический двигатель может просто заржаветь и заклинить. Его нужно разобрать и почистить.
Если насос не обеспечивает достаточного давления в системе и жидкость плохо разбрызгивается на стекло, его следует разобрать и почистить.

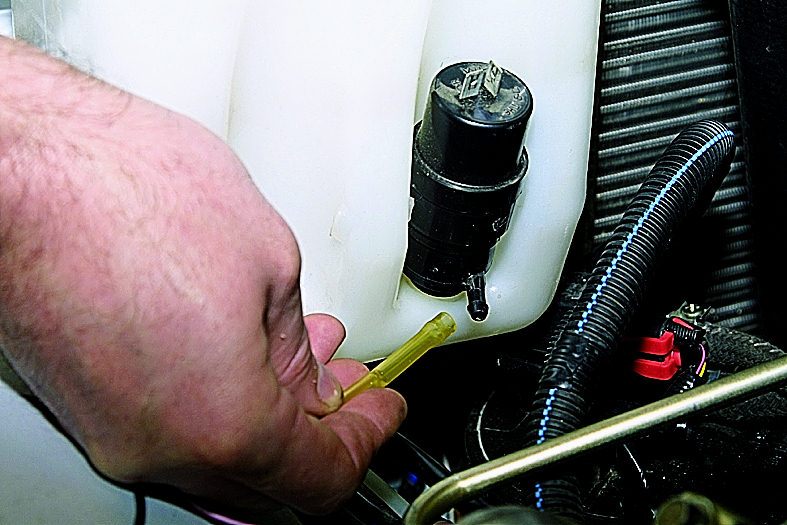

Снятие насоса омывателя. Процедура снятия насоса довольно проста и не представляет никакой сложности:
Насос омывателя лобового стекла собирается и монтируется в штатное место в обратном порядке.
