Форсунки омывателя лобового стекла

Чистота лобового стекла – один из самых важных элементов, определяющих обзор проезжей части, а в итоге и безопасность движения. Особенно это актуально в условиях плохой погоды или во время массового скопления насекомых. Бесспорно, главную задачу по очистке ветрового стекла решают очистители (дворники). В то же время эффективность их работы напрямую зависит от омывателя. Если жидкость хорошо распыляется на поверхности, значить быстрее очищается стекло, обеспечивая тем самым необходимый для безопасного движения обзор водителю. Качество распыления омывающей жидкости на лобовое стекло зависит от того, насколько эффективно работают форсунки. В этой статье рассмотрим, как производится замена форсунок омывателя лобового стекла, и какие жиклёры лучше выбрать для этого.

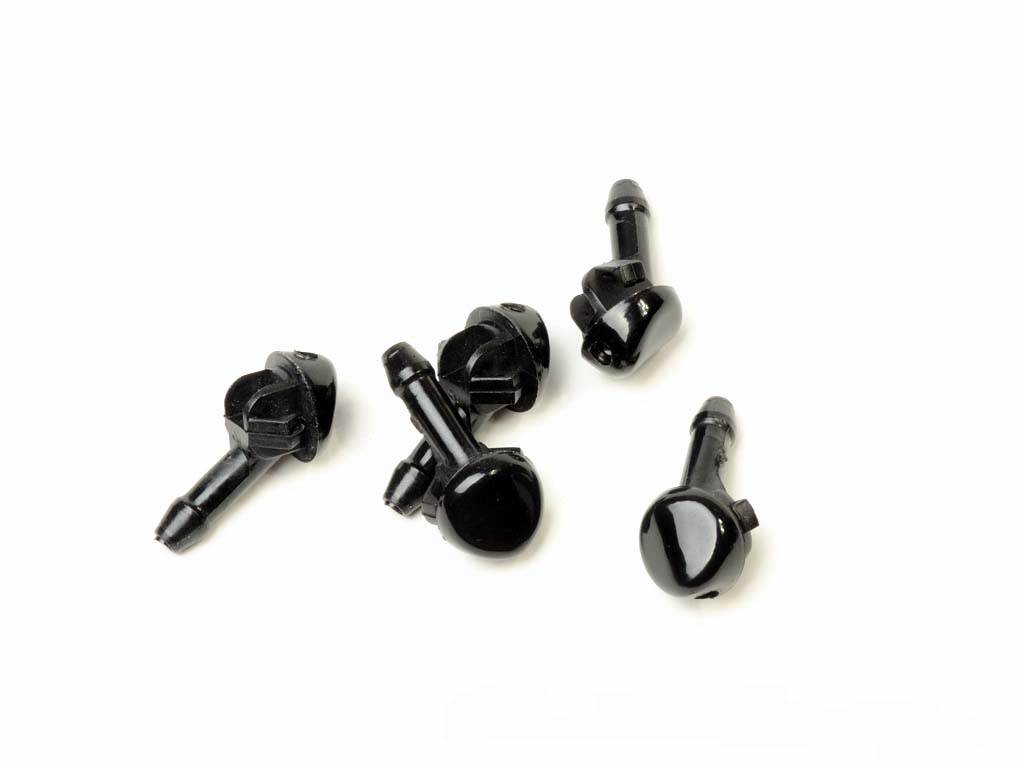

Виды форсунок

Практически на всех моделях современных автомобилей устанавливаются жиклёры веерного типа. На старых машинах, в том числе и вазовских моделях, вплоть до десятой серии,  применялись форсунки струйного типа.

Струйные форсунки. Конструктивно струйные форсунки омывателя лобового стекла изготовлены в виде полых цилиндров. Снизу корпуса имеется штуцер для подключения шланга подвода омывающей жидкости. В верхней части под углом в 90^о к оси смонтирован распылитель с калиброванным отверстием (соплом). Для регулировки мощности и направления струи предусмотрен специальный винт. Омывающая жидкость разбрызгивается на поверхность остекления, как правило, одной струёй.

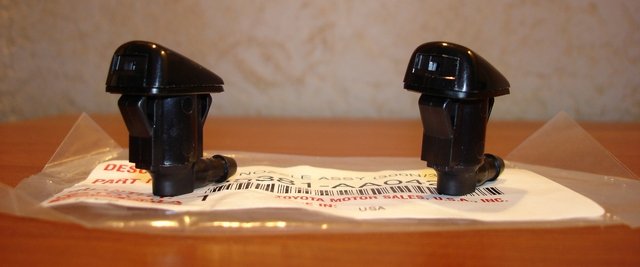

Форсунки веерного типа. В отличие от струйных жиклёров форсунки веерного типа более эффективны так, как жидкость разбрызгивается веером. При этом увлажняется большая часть поверхности остекления. Щётки очистителя быстрее очищают лобовое стекло.

Основным конструктивным отличием форсунок веерного типа является количество распылителей. Как правило, в веерных жиклёрах их устроено не менее трёх.  При этом сопла выполнены с меньшим диаметром. В связи с этим омывающая жидкость выбрызгивается с большим давлением.

Какие форсунки омывателя выбрать для замены?

Не секрет, что штатные форсунки многих моделей автомобилей, в том числе и вазовских, создают много хлопот и неудобств водителям. Самый простой вариант решить эту проблему, заменить «родные» форсунки другими, более эффективными. Как показывает практика наиболее удачными и надёжными в работе являются веерные форсунки торговой марки Volvo, Toyota и Skoda.

• Практически на все модели корейского производства, а также Daewoo, Opel, Subaru и Mitsubishi Colt можно устанавливать веерные жиклёры от Volvo с каталожным номером 30655605, стоимостью от одиннадцати долларов.
• Для Chevroley Aveo и Daewo Lanos Aveo подойдут жиклёры компании Skoda №3b0955985 (6-7$). Однако их придётся доработать, немного срезав боковые грани корпуса.
• На автомобили ВАЗ и Mazda специалисты рекомендуют веерные форсунки Volvo №30655606 или их аналог от Toyota №85381-АА042, по цене от тринадцати долларов за единицу.

Чтобы форсунки веерного типа срабатывали мгновенно после нажатия рычага, необходимо в систему омывателя дополнительно поставить обратный клапан, если это не предусмотрено производителем. Вариантов здесь может быть несколько:

• обратный клапан омывателя Volvo, Toyota, Skoda или переднеприводных моделей ВАЗ;
• обратный топливный клапан ВАЗ;
• тройник-разветвитель омывателя Mitsubishi, в котором вмонтирован обратный клапан;
• обратный клапан систем подачи воздуха в аквариум.

Зачем нужен обратный клапан?

В принципе его можно и не ставить. В этом случае, когда омыватель не работает, и нет давления в системе, жидкость от форсунок будет стекать в бачок. При нажатии рычага управления омывателем будет задержка с подачей жидкости на время, необходимое для заполнения шлангов. Поэтому щётки очистителя лобового стекла будут некоторое время, скрести по сухой поверхности.

Если установлен обратный клапан, жидкость всегда будет в системе непосредственно перед форсунками. Следовательно, при включении омывателя практически сразу будет происходить увлажнение поверхности лобового стекла.

Единственный минус обратного клапана в том, что при низких температурах омывающая жидкость будет замерзать в трубках. Чтобы это не происходило, следует утеплить шланги омывателя, а также установить обогрев бачка и форсунок.

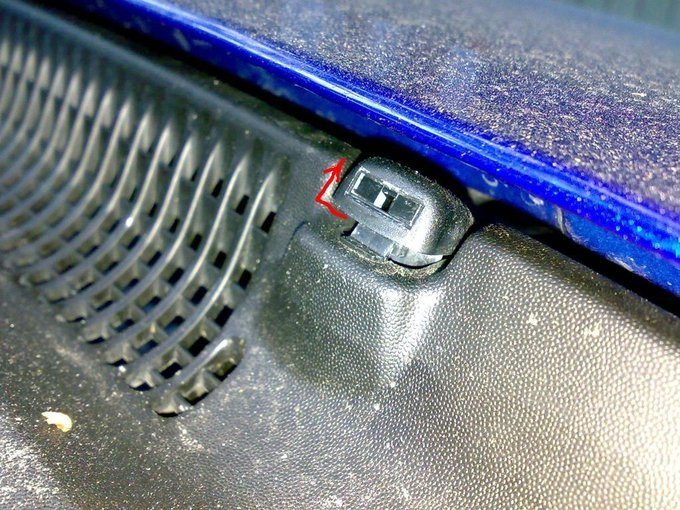

Замена форсунок омывателя

Для замены штатных жиклёров кроме веерных форсунок и обратных клапанов необходимо приготовить новые шланги для подвода омывающей жидкости. Оптимальным вариантом в этом случае являются трубки, которые применяются для аквариумов. Они хорошо сохраняют эластичность при низких температурах. По сравнению со штатными шлангами, которые используются в системе омывателя ветрового стекла автомобилей отечественного производства, эти трубки прослужат значительно дольше.

Замена «родных» форсунок омывателя жиклёрами веерного типа довольно простая процедура, которая под силу любому человеку без специальной квалификации. Практически для всех моделей современных автомобилей процесс установки форсунок аналогичен, за исключением некоторых нюансов, которые определяются конкретной модификацией авто.

Порядок монтажа следующий:

• Сначала снимаем обивку капота (если она имеется). Как правило, для этого необходимо вытащить клипсы, которые крепят её к рёбрам жёсткости.
• После этого отсоединяем шланги подвода жидкости к форсункам.
• Демонтируем штатные жиклёры, разжав пластиковые втулки.

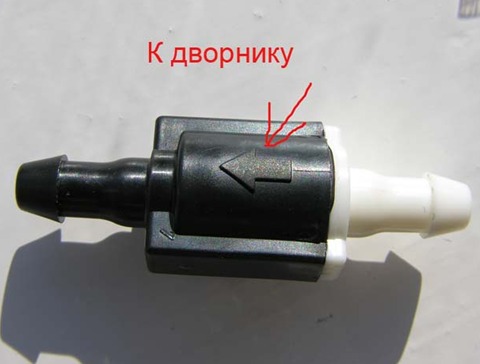

• К шлангу подвода омывающей жидкости подключаем тройник-разветвитель, а затем устанавливаем обратные клапаны на каждую трубку подачи жидкости к форсунке. Обратный клапан следует ставить так, чтобы стрелочка на его корпусе была направлена в сторону лобового стекла.
• Устанавливаем форсунки веерного типа в штатные места.

Примечание. Для некоторых моделей автомобилей придётся выполнить небольшие доработки. Как правило, это регулировка форсунок по высоте. Скорее всего, будет необходимо вырезать пластиковые подкладки. Иногда корпус веерной форсунки может быть несколько толще чем, паз штатного места. В этом случае следует немного срезать боковые грани.

• Подсоединяем к форсункам трубки подачи жидкости.
• Закрепляем шланги системы омывателя и ставим на место обивку капота.

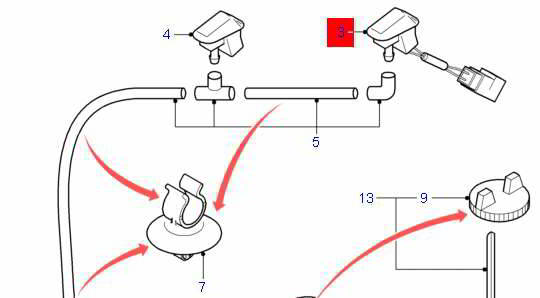

Обогрев форсунок

Подогрев жиклёров омывателя весьма актуален при низких температурах. Реализовать обогрев форсунок можно несколькими способами.

С помощью СОД. Этот вариант наиболее подходит для тех автомобилей, в которых форсунки установлены на решётках системы забора воздуха (жабо). Для доработки необходимо приготовить медную трубку и радиаторную термостойкий шланг.

Сначала отсоединяем пароотводящий шланг системы отопления от расширительного бачка. На один конец медной трубки подключаем шланг расширительного бачка, а на второй – надеваем новую трубку пароотвода. Решётку забора воздуха снимаем и делаем снизу вырезы для пароотводящей трубки. Затем ставим жабо в штатное место и монтируем шланги. Медные теплообменники устанавливаем непосредственно под форсунками.

С помощью резисторов. Для электрического обогрева форсунок необходимо смонтировать  два нагревательных элемента на 0,75 Вт на основе чип-резисторов на 150 или 200 Ом. Первые резисторы следует подключить последовательно, а вторые (1206) соединяем параллельно. В корпусе форсунок делаем отверстие под нагревательный элемент шириной в 5,0 мм и глубиной в 1,0 мм.  Нагревательные элементы обеих форсунок подключаются последовательно.

Их можно подсоединить к клавише обогрева заднего остекления или вывести питание через отдельную кнопку.
