Настройка света фар автомобиля

Подавляющее большинство автолюбителей независимо от их опыта практического вождения автомобиля, сталкивались с проблемой неправильной регулировки внешних световых приборов транспортного средства, или фар. Тем не менее, понимание необходимости и степени важности проведения процедуры настройки света автомобильных фар, невозможно без четкого уяснения негативных последствий, возникающих в случае ее (процедуры) игнорирования.

Итак, неправильная настройка света фар автомобиля приводит к следующим отрицательным результатам:

• Некачественное или недостаточное освещение дорожного полотна.
• Ослепление водителей встречных транспортных средств.

Как видим, явления, возникающие в случае эксплуатации не отрегулированных фар автомобиля, чревато последствиями не только неприятными, но чрезвычайно опасно, поскольку оказывает непосредственное влияние на безопасность дорожного движения.

 Определив важность данного процесса, большинство автолюбителей сталкиваются с такой дилеммой, как непосредственное выполнение регулировки. Произвести ее самостоятельно? Или, довериться квалифицированному специалисту, оснащенному специальным оборудованием и инструментом? Ответы на оба поставленных выше вопроса являются правильными, а выбор способа является абсолютной прерогативой автовладельца.

В данной статье будет дана пошаговая инструкция к проведению регулировки (настройке) света фар самостоятельно, поскольку именно этот способ вызывает наибольшее число вопросов автолюбителей.

Можно ли настроить фары самостоятельно

Несмотря на критику данного способа со стороны некоторых специалистов (несоответствие окончательного результата стандартам СТО), его положительными сторонами являются простота, доступность и практически полное отсутствие материальных затрат.

Подготовительный этап процедуры регулировки

Данный этап процедуры включает в себя следующие мероприятия:

• Подбор площадки для проведения регулировки, отвечающего нескольким обязательным условиям: твердое покрытие, горизонтальная поверхность, длина не менее 7000 миллиметров. Кроме того, необходимо наличие в непосредственной близости ровной вертикальной поверхности, достаточной для нанесения специальной разметки или закрепления разметочного экрана (Рисунок 1).
• Проверку состояния амортизаторов, пружин и других элементов подвески, способных повлиять на горизонтальность расположения транспортного средства.
• Проверку состояния шин: соответствие типоразмеров и равномерность давления.
• Обеспечение нагрузки, соответствующей той, которую автомобиль испытывает большую часть эксплуатационного времени.
• Подготовку измерительных устройств (рулетка, линейка) и мела.

 Рисунок 1

 Внимание! Перед выполнением процедуры настройки внешних световых приборов проверьте техническую исправность и надежность крепления их отдельных элементов. Такие неисправности, как неровно вкрученные (отклонение от заданной оси) электрические лампы, болтающиеся рефлекторы (лампы) и т.д. способны свести на нет все усилия по настройке. Нередко единственным способом устранения проблемы становится замена всего блока фары.

Пошаговая настройка света фар

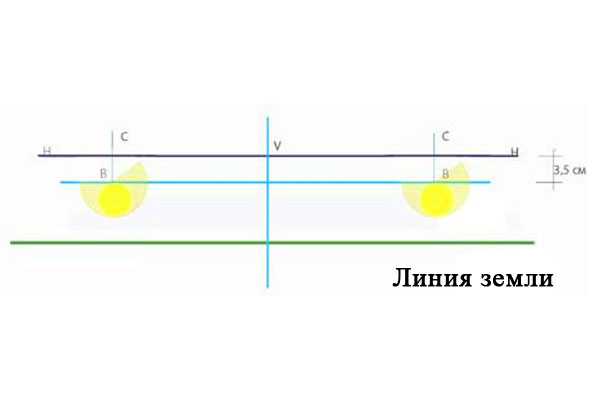

Приступаем непосредственно к процессу настройки внешних световых приборов транспортного средства (Рисунок 2):

• Подъезжаем к стене, предназначенной для нанесения разметки, на расстояние 300-500 миллиметров.
• Наносим на стене:

- линию «V», соответствующую центральной оси автомобиля;

- две линии «С», параллельные первой и проходящие через точки, соответствующие центрам фар автомобиля.

• Отъезжаем от стены на расстояние не менее 7000 миллиметров.
• Точки центров фар соединяем горизонтальной линией «H-H».
• Ниже этой линии на расстоянии 350-760 миллиметров (расстояние изменяется в зависимости от типа транспортного средства и расстояния от него до экрана) наносим линию «B-B», параллельную линии «H-H».

 Рисунок 2

• Закрываем одну из фар светонепроницаемым материалом (материя, картон и т.п.) и включаем ближний свет.
• Посредством регулировочных винтов, расположенных на корпусе фары, изменяем ее положение таким образом, чтобы верхняя граница светового пятна совпадала с линией «B-B».
• Повторяем проведенные манипуляции со второй фарой.

Настройка света фар, как и любой другой технический процесс, обладает определенными особенностями, знание которых гарантирует получение положительного результата. Одной из таких особенностей является предварительное определение способа формирования лучей дальнего и ближнего света. Он может быть совмещенным (одна лампа) и раздельным (разные лампы).

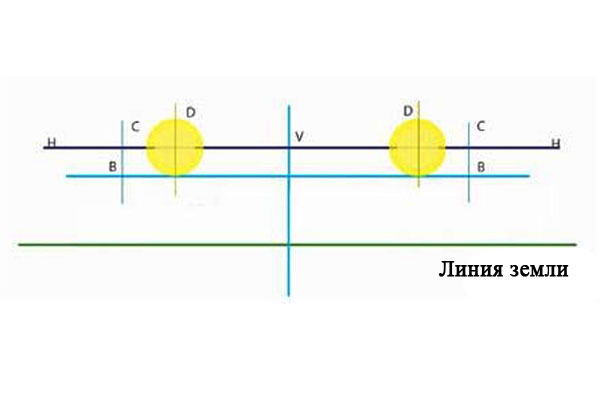

Итак, если на вашем транспортном средстве ближний и дальний свет генерируется одной электрической лампой, то процедура регулировки света фар вами успешно завершена. При раздельном формировании лучей необходимо произвести еще несколько манипуляций (Рисунок 3):

• Повторно подъехать (вплотную) к плоскости разметки.
• Нанести на нее (плоскость) вертикальные линии «D», соответствующие внутренним краям внешних световых приборов.
• Отъехать на ранее установленное расстояние (7000 миллиметров).
• Поочередно закрывая светонепроницаемым материалом фары, включаем дальний свет фар.
• Центр светового пятна должен располагаться в точках, образованных пересечением линий «H» и «D».

Рисунок 3

Некоторые автолюбители используют еще один, отличающийся исключительной простотой способ. Для его применения не требуется ничего, кроме прямого и ровного отрезка дорожного полотна. Начертив на нем полосу, отъезжаем на расстояние равное 30-ти метрам. Далее выполняем регулировку фар автомобиля до тех пор, пока верхний край светового пятна не совпадет с линий, начерченной вами на дорожном полотне.

 Естественно, что настройка света фар этим способом отличается еще меньшей точностью, нежели метод, описанный выше.

Что должен знать автолюбитель, выполняющий настройку фар самостоятельно + Видео

В настоящее время все внешние световые приборы автомобилей формируют световой луч ближнего света посредством двух систем светораспределения – европейской и американской.

Основными конструктивными элементами любой современной фары, собственно и обеспечивающими выполнение ее основных функциональных возможностей, являются электрическая лампа и рефлектор, или отражатель. Именно взаимное расположение данных элементов и определяет принадлежность конструктивного исполнения прибора к той или иной системе светораспределения. В чем их отличие?

1. Европейская система. В устройствах данной системы нить накала смещена (относительно фокуса) вперед. Данный фактор предполагает наклон оптических осей фар (по отношению к дорожному полотну) в этом же направлении.
2. Американская система. В этих устройствах нить накала расположена выше и левее относительно фокуса. Это обуславливает формирование луча в форме узкого вытянутого эллипса, довольно скудно освещающего дорогу. Разворот светового пучка в ширину осуществляется посредством специального стекла с рифлением (рассеивателем).
